Mitsubishi Electric · aire acondicionado por conductos
Conductos Mitsubishi Electric: modelos, errores y manuales
Consulta SEZ-M, PEAD-M, PEAD-SM y PEA-M por referencia completa. Encuentra códigos, síntomas de falta de aire, problemas de drenaje y manuales sin convertir todas las unidades ocultas en el mismo equipo.
70 modelos base5 ediciones de servicioFuentes oficiales por aviso
Buscar códigos de conductos Mitsubishi Electric por modelo
Distingue SEZ-M35DA de SEZ-M35DA2, PEAD-M de PEAD-SM y JA/JAL de JA2/JAL2. Si el modelo base figura en varias ediciones, el buscador te pedirá elegir la que corresponda a tu documentación.
70 modelos base encontrados
91 avisos documentados en 5 ediciones. Abre una edición para consultar su tabla.
SEZ-M DA y DAL · edición HWE17040HWE17040 · 17 avisos
Datos de servicio de la unidad interior. Los avisos de exterior y las combinaciones se consultan en su documentación específica.
ErrorP1
Sonda de temperatura ambiente
Supervisión de la sonda TH1 y su circuito. Una lectura anómala puede proceder del sensor, de su conexión o del control; no identifica por sí sola una placa defectuosa.
HWE17040 · pág. 35
ErrorP2
Sonda de tubería de líquido
Detección de circuito abierto o cortocircuito en TH2. No es una medición directa de la cantidad de refrigerante.
HWE17040 · pág. 35
ErrorP4
Contacto del flotador de drenaje
Se supervisa el interruptor de nivel y su conexión. El aviso no demuestra por sí solo que la bomba esté averiada ni que el tubo esté obstruido.
HWE17040 · pág. 35
ErrorP5
Protección por rebose de condensados
La tabla describe una detección persistente de nivel con funcionamiento de bomba. Desagüe, flotador, bomba y control requieren una comprobación diferenciada. No se debe anular la protección para mantener el equipo en marcha.
HWE17040 · pág. 35
ErrorP6
Protección del intercambiador
Distingue riesgo de congelación en refrigeración y sobretemperatura en calefacción. El caudal de aire, la carga térmica y el circuito frigorífico se valoran con las condiciones de la edición seleccionada.
HWE17040 · pág. 36
ErrorP8
Respuesta de temperatura de tubería
Las temperaturas no evolucionan dentro de las condiciones esperadas. El manual contempla factores de aire, instalación, sondas y circuito frigorífico; no equivale automáticamente a falta de gas.
HWE17040 · pág. 36
ErrorP9
Sonda del intercambiador TH5
Señal de temperatura anómala por circuito abierto o cortocircuito. P9 es distinto de PL y de la protección P6.
HWE17040 · pág. 37
ErrorE0
Comunicación del mando · E0
El mando no recibe normalmente la información de la unidad interior principal. La tabla agrupa E0/E4 pero distingue qué extremo deja de recibir.
HWE17040 · pág. 37
ErrorE4
Comunicación del control interior · E4
El control interior no recibe los datos previstos del mando o de otro control interior. Conserva el código y el modelo del controlador; no lo conviertas en un fallo de compresor.
HWE17040 · pág. 37
ErrorE3
Transmisión desde el mando · E3
La comunicación del mando no puede transmitir con normalidad o detecta datos en conflicto. Dirección, línea y electrónica se revisan técnicamente, sin atribuir una pieza solo por el aviso.
HWE17040 · pág. 37
ErrorE5
Transmisión del control interior · E5
El control interior detecta una anomalía en la vía de transmisión descrita por E3/E5. Es un aviso distinto de E6/E7 entre interior y exterior.
HWE17040 · pág. 37
ErrorE6
Recepción entre interior y exterior
No se reciben normalmente las señales previstas en la comunicación interior/exterior. Alimentación, enlace y controles necesitan una revisión profesional.
HWE17040 · pág. 38
ErrorE7
Transmisión entre interior y exterior
El control detecta una anomalía de transmisión interior/exterior. El aviso no identifica por sí solo qué placa o qué tramo es responsable.
HWE17040 · pág. 38
ErrorFb
Memoria del control interior
Lectura anómala de memoria no volátil en el control interior. No es la misma comprobación que E1/E2 en el mando.
HWE17040 · pág. 38
ErrorE1
Memoria del mando
Anomalía al leer la memoria no volátil del controlador. Se conserva separada del fallo de reloj E2.
HWE17040 · pág. 38
ErrorE2
Reloj del mando
Anomalía de la función de reloj del controlador. La referencia exacta del mando forma parte de la consulta.
HWE17040 · pág. 38
ErrorPA
Detección de fuga de agua
La lógica combina condiciones de temperatura y flotador para detectar una situación de agua. No es PB ni significa fuga de refrigerante.
HWE17040 · pág. 38
SEZ-M DA2 y DAL2 · edición HWE2101AHWE2101A · 19 avisos
Tabla interior HWE2101A, PDF39–42. PL y Pb aparecen en esta edición y no se añaden a la tabla anterior por analogía.
ErrorP1
Sonda de temperatura ambiente
Supervisión de la sonda TH1 y su circuito. Una lectura anómala puede proceder del sensor, de su conexión o del control; no identifica por sí sola una placa defectuosa.
HWE2101A · pág. 39
ErrorP2
Sonda de tubería de líquido
Detección de circuito abierto o cortocircuito en TH2. No es una medición directa de la cantidad de refrigerante.
HWE2101A · pág. 39
ErrorP4
Contacto del flotador de drenaje
Se supervisa el interruptor de nivel y su conexión. El aviso no demuestra por sí solo que la bomba esté averiada ni que el tubo esté obstruido.
HWE2101A · pág. 39
ErrorP5
Protección por rebose de condensados
La tabla describe una detección persistente de nivel con funcionamiento de bomba. Desagüe, flotador, bomba y control requieren una comprobación diferenciada. No se debe anular la protección para mantener el equipo en marcha.
HWE2101A · pág. 39
ErrorP6
Protección del intercambiador
Distingue riesgo de congelación en refrigeración y sobretemperatura en calefacción. El caudal de aire, la carga térmica y el circuito frigorífico se valoran con las condiciones de la edición seleccionada.
HWE2101A · pág. 40
ErrorP8
Respuesta de temperatura de tubería
Las temperaturas no evolucionan dentro de las condiciones esperadas. El manual contempla factores de aire, instalación, sondas y circuito frigorífico; no equivale automáticamente a falta de gas.
HWE2101A · pág. 40
ErrorP9
Sonda del intercambiador TH5
Señal de temperatura anómala por circuito abierto o cortocircuito. P9 es distinto de PL y de la protección P6.
HWE2101A · pág. 41
ErrorPL
Condición anómala del circuito frigorífico
Se activa bajo las condiciones de detección en refrigeración, deshumidificación o frío automático indicadas por este manual. No confirma una fuga ni justifica una recarga sin diagnóstico.
HWE2101A · pág. 41
ErrorE0
Comunicación del mando · E0
El mando no recibe normalmente la información de la unidad interior principal. La tabla agrupa E0/E4 pero distingue qué extremo deja de recibir.
HWE2101A · pág. 41
ErrorE4
Comunicación del control interior · E4
El control interior no recibe los datos previstos del mando o de otro control interior. Conserva el código y el modelo del controlador; no lo conviertas en un fallo de compresor.
HWE2101A · pág. 41
ErrorE3
Transmisión desde el mando · E3
La comunicación del mando no puede transmitir con normalidad o detecta datos en conflicto. Dirección, línea y electrónica se revisan técnicamente, sin atribuir una pieza solo por el aviso.
HWE2101A · pág. 41
ErrorE5
Transmisión del control interior · E5
El control interior detecta una anomalía en la vía de transmisión descrita por E3/E5. Es un aviso distinto de E6/E7 entre interior y exterior.
HWE2101A · pág. 41
ErrorE6
Recepción entre interior y exterior
No se reciben normalmente las señales previstas en la comunicación interior/exterior. Alimentación, enlace y controles necesitan una revisión profesional.
HWE2101A · pág. 42
ErrorE7
Transmisión entre interior y exterior
El control detecta una anomalía de transmisión interior/exterior. El aviso no identifica por sí solo qué placa o qué tramo es responsable.
HWE2101A · pág. 42
ErrorFb
Memoria del control interior
Lectura anómala de memoria no volátil en el control interior. No es la misma comprobación que E1/E2 en el mando.
HWE2101A · pág. 42
ErrorE1
Memoria del mando
Anomalía al leer la memoria no volátil del controlador. Se conserva separada del fallo de reloj E2.
HWE2101A · pág. 42
ErrorE2
Reloj del mando
Anomalía de la función de reloj del controlador. La referencia exacta del mando forma parte de la consulta.
HWE2101A · pág. 42
ErrorPA
Detección de fuga de agua
La lógica combina condiciones de temperatura y flotador para detectar una situación de agua. No es PB ni significa fuga de refrigerante.
HWE2101A · pág. 42
ErrorPB
Problema del motor del ventilador
La tabla relaciona Pb con el motor del ventilador y su control. No se debe intentar desbloquear el ventilador con el equipo alimentado.
También figura como: Pb · ventilador
HWE2101A · pág. 42
PEAD-M JA y JAL · edición HWE16130HWE16130 · 17 avisos
Servicio de unidad interior PEAD-M JA/JAL, PDF37–40. Las referencias con 2 no se convierten en JA quitando el último carácter.
ErrorP1
Sonda de temperatura ambiente
Supervisión de la sonda TH1 y su circuito. Una lectura anómala puede proceder del sensor, de su conexión o del control; no identifica por sí sola una placa defectuosa.
HWE16130 · pág. 37
ErrorP2
Sonda de tubería de líquido
Detección de circuito abierto o cortocircuito en TH2. No es una medición directa de la cantidad de refrigerante.
HWE16130 · pág. 37
ErrorP4
Contacto del flotador de drenaje
Se supervisa el interruptor de nivel y su conexión. El aviso no demuestra por sí solo que la bomba esté averiada ni que el tubo esté obstruido.
HWE16130 · pág. 37
ErrorP5
Protección por rebose de condensados
La tabla describe una detección persistente de nivel con funcionamiento de bomba. Desagüe, flotador, bomba y control requieren una comprobación diferenciada. No se debe anular la protección para mantener el equipo en marcha.
HWE16130 · pág. 37
ErrorP6
Protección del intercambiador
Distingue riesgo de congelación en refrigeración y sobretemperatura en calefacción. El caudal de aire, la carga térmica y el circuito frigorífico se valoran con las condiciones de la edición seleccionada.
HWE16130 · pág. 38
ErrorP8
Respuesta de temperatura de tubería
Las temperaturas no evolucionan dentro de las condiciones esperadas. El manual contempla factores de aire, instalación, sondas y circuito frigorífico; no equivale automáticamente a falta de gas.
HWE16130 · pág. 38
ErrorP9
Sonda del intercambiador TH5
Señal de temperatura anómala por circuito abierto o cortocircuito. P9 es distinto de PL y de la protección P6.
HWE16130 · pág. 39
ErrorE0
Comunicación del mando · E0
El mando no recibe normalmente la información de la unidad interior principal. La tabla agrupa E0/E4 pero distingue qué extremo deja de recibir.
HWE16130 · pág. 39
ErrorE4
Comunicación del control interior · E4
El control interior no recibe los datos previstos del mando o de otro control interior. Conserva el código y el modelo del controlador; no lo conviertas en un fallo de compresor.
HWE16130 · pág. 39
ErrorE3
Transmisión desde el mando · E3
La comunicación del mando no puede transmitir con normalidad o detecta datos en conflicto. Dirección, línea y electrónica se revisan técnicamente, sin atribuir una pieza solo por el aviso.
HWE16130 · pág. 39
ErrorE5
Transmisión del control interior · E5
El control interior detecta una anomalía en la vía de transmisión descrita por E3/E5. Es un aviso distinto de E6/E7 entre interior y exterior.
HWE16130 · pág. 39
ErrorE6
Recepción entre interior y exterior
No se reciben normalmente las señales previstas en la comunicación interior/exterior. Alimentación, enlace y controles necesitan una revisión profesional.
HWE16130 · pág. 40
ErrorE7
Transmisión entre interior y exterior
El control detecta una anomalía de transmisión interior/exterior. El aviso no identifica por sí solo qué placa o qué tramo es responsable.
HWE16130 · pág. 40
ErrorFb
Memoria del control interior
Lectura anómala de memoria no volátil en el control interior. No es la misma comprobación que E1/E2 en el mando.
HWE16130 · pág. 40
ErrorE1
Memoria del mando
Anomalía al leer la memoria no volátil del controlador. Se conserva separada del fallo de reloj E2.
HWE16130 · pág. 40
ErrorE2
Reloj del mando
Anomalía de la función de reloj del controlador. La referencia exacta del mando forma parte de la consulta.
HWE16130 · pág. 40
ErrorPA
Detección de fuga de agua
La lógica combina condiciones de temperatura y flotador para detectar una situación de agua. No es PB ni significa fuga de refrigerante.
HWE16130 · pág. 40
PEAD-M y PEAD-SM · edición HWE2107AHWE2107A · 19 avisos
Tabla interior HWE2107A, PDF50–53. Cuando una referencia aparece también en una edición anterior, selecciona la edición que corresponda a tu documentación de servicio.
ErrorP1
Sonda de temperatura ambiente
Supervisión de la sonda TH1 y su circuito. Una lectura anómala puede proceder del sensor, de su conexión o del control; no identifica por sí sola una placa defectuosa.
HWE2107A · pág. 50
ErrorP2
Sonda de tubería de líquido
Detección de circuito abierto o cortocircuito en TH2. No es una medición directa de la cantidad de refrigerante.
HWE2107A · pág. 50
ErrorP4
Contacto del flotador de drenaje
Se supervisa el interruptor de nivel y su conexión. El aviso no demuestra por sí solo que la bomba esté averiada ni que el tubo esté obstruido.
HWE2107A · pág. 50
ErrorP5
Protección por rebose de condensados
La tabla describe una detección persistente de nivel con funcionamiento de bomba. Desagüe, flotador, bomba y control requieren una comprobación diferenciada. No se debe anular la protección para mantener el equipo en marcha.
HWE2107A · pág. 50
ErrorP6
Protección del intercambiador
Distingue riesgo de congelación en refrigeración y sobretemperatura en calefacción. El caudal de aire, la carga térmica y el circuito frigorífico se valoran con las condiciones de la edición seleccionada.
HWE2107A · pág. 51
ErrorP8
Respuesta de temperatura de tubería
Las temperaturas no evolucionan dentro de las condiciones esperadas. El manual contempla factores de aire, instalación, sondas y circuito frigorífico; no equivale automáticamente a falta de gas.
HWE2107A · pág. 51
ErrorP9
Sonda del intercambiador TH5
Señal de temperatura anómala por circuito abierto o cortocircuito. P9 es distinto de PL y de la protección P6.
HWE2107A · pág. 52
ErrorPL
Condición anómala del circuito frigorífico
Se activa bajo las condiciones de detección en refrigeración, deshumidificación o frío automático indicadas por este manual. No confirma una fuga ni justifica una recarga sin diagnóstico.
HWE2107A · pág. 52
ErrorE0
Comunicación del mando · E0
El mando no recibe normalmente la información de la unidad interior principal. La tabla agrupa E0/E4 pero distingue qué extremo deja de recibir.
HWE2107A · pág. 52
ErrorE4
Comunicación del control interior · E4
El control interior no recibe los datos previstos del mando o de otro control interior. Conserva el código y el modelo del controlador; no lo conviertas en un fallo de compresor.
HWE2107A · pág. 52
ErrorE3
Transmisión desde el mando · E3
La comunicación del mando no puede transmitir con normalidad o detecta datos en conflicto. Dirección, línea y electrónica se revisan técnicamente, sin atribuir una pieza solo por el aviso.
HWE2107A · pág. 52
ErrorE5
Transmisión del control interior · E5
El control interior detecta una anomalía en la vía de transmisión descrita por E3/E5. Es un aviso distinto de E6/E7 entre interior y exterior.
HWE2107A · pág. 52
ErrorE6
Recepción entre interior y exterior
No se reciben normalmente las señales previstas en la comunicación interior/exterior. Alimentación, enlace y controles necesitan una revisión profesional.
HWE2107A · pág. 53
ErrorE7
Transmisión entre interior y exterior
El control detecta una anomalía de transmisión interior/exterior. El aviso no identifica por sí solo qué placa o qué tramo es responsable.
HWE2107A · pág. 53
ErrorFb
Memoria del control interior
Lectura anómala de memoria no volátil en el control interior. No es la misma comprobación que E1/E2 en el mando.
HWE2107A · pág. 53
ErrorE1
Memoria del mando
Anomalía al leer la memoria no volátil del controlador. Se conserva separada del fallo de reloj E2.
HWE2107A · pág. 53
ErrorE2
Reloj del mando
Anomalía de la función de reloj del controlador. La referencia exacta del mando forma parte de la consulta.
HWE2107A · pág. 53
ErrorPA
Detección de fuga de agua
La lógica combina condiciones de temperatura y flotador para detectar una situación de agua. No es PB ni significa fuga de refrigerante.
HWE2107A · pág. 53
ErrorPB
Problema del motor del ventilador
La tabla relaciona Pb con el motor del ventilador y su control. No se debe intentar desbloquear el ventilador con el equipo alimentado.
También figura como: Pb · ventilador
HWE2107A · pág. 53
PEA-M200LA2 y PEA-M250LA2HWE2212B · 19 avisos
Edición tercera HWE2212B, tabla interior PDF36–39. La unidad exterior y la combinación instalada se identifican aparte.
ErrorP1
Sonda de temperatura ambiente
Supervisión de la sonda TH1 y su circuito. Una lectura anómala puede proceder del sensor, de su conexión o del control; no identifica por sí sola una placa defectuosa.
HWE2212B · pág. 36
ErrorP2
Sonda de tubería de líquido
Detección de circuito abierto o cortocircuito en TH2. No es una medición directa de la cantidad de refrigerante.
HWE2212B · pág. 36
ErrorP4
Contacto del flotador de drenaje
Se supervisa el interruptor de nivel y su conexión. El aviso no demuestra por sí solo que la bomba esté averiada ni que el tubo esté obstruido.
HWE2212B · pág. 36
ErrorP5
Protección por rebose de condensados
La tabla describe una detección persistente de nivel con funcionamiento de bomba. Desagüe, flotador, bomba y control requieren una comprobación diferenciada. No se debe anular la protección para mantener el equipo en marcha.
HWE2212B · pág. 36
ErrorP6
Protección del intercambiador
Distingue riesgo de congelación en refrigeración y sobretemperatura en calefacción. El caudal de aire, la carga térmica y el circuito frigorífico se valoran con las condiciones de la edición seleccionada.
HWE2212B · pág. 37
ErrorP8
Respuesta de temperatura de tubería
Las temperaturas no evolucionan dentro de las condiciones esperadas. El manual contempla factores de aire, instalación, sondas y circuito frigorífico; no equivale automáticamente a falta de gas.
HWE2212B · pág. 37
ErrorP9
Sonda del intercambiador TH5
Señal de temperatura anómala por circuito abierto o cortocircuito. P9 es distinto de PL y de la protección P6.
HWE2212B · pág. 38
ErrorPL
Condición anómala del circuito frigorífico
Se activa bajo las condiciones de detección en refrigeración, deshumidificación o frío automático indicadas por este manual. No confirma una fuga ni justifica una recarga sin diagnóstico.
HWE2212B · pág. 38
ErrorE0
Comunicación del mando · E0
El mando no recibe normalmente la información de la unidad interior principal. La tabla agrupa E0/E4 pero distingue qué extremo deja de recibir.
HWE2212B · pág. 38
ErrorE4
Comunicación del control interior · E4
El control interior no recibe los datos previstos del mando o de otro control interior. Conserva el código y el modelo del controlador; no lo conviertas en un fallo de compresor.
HWE2212B · pág. 38
ErrorE3
Transmisión desde el mando · E3
La comunicación del mando no puede transmitir con normalidad o detecta datos en conflicto. Dirección, línea y electrónica se revisan técnicamente, sin atribuir una pieza solo por el aviso.
HWE2212B · pág. 38
ErrorE5
Transmisión del control interior · E5
El control interior detecta una anomalía en la vía de transmisión descrita por E3/E5. Es un aviso distinto de E6/E7 entre interior y exterior.
HWE2212B · pág. 38
ErrorE6
Recepción entre interior y exterior
No se reciben normalmente las señales previstas en la comunicación interior/exterior. Alimentación, enlace y controles necesitan una revisión profesional.
HWE2212B · pág. 39
ErrorE7
Transmisión entre interior y exterior
El control detecta una anomalía de transmisión interior/exterior. El aviso no identifica por sí solo qué placa o qué tramo es responsable.
HWE2212B · pág. 39
ErrorFb
Memoria del control interior
Lectura anómala de memoria no volátil en el control interior. No es la misma comprobación que E1/E2 en el mando.
HWE2212B · pág. 39
ErrorE1
Memoria del mando
Anomalía al leer la memoria no volátil del controlador. Se conserva separada del fallo de reloj E2.
HWE2212B · pág. 39
ErrorE2
Reloj del mando
Anomalía de la función de reloj del controlador. La referencia exacta del mando forma parte de la consulta.
HWE2212B · pág. 39
ErrorPA
Detección de fuga de agua
La lógica combina condiciones de temperatura y flotador para detectar una situación de agua. No es PB ni significa fuga de refrigerante.
HWE2212B · pág. 39
ErrorPB
Problema del motor del ventilador
La tabla relaciona Pb con el motor del ventilador y su control. No se debe intentar desbloquear el ventilador con el equipo alimentado.
También figura como: Pb · ventilador
HWE2212B · pág. 39
Series SEZ, PEAD y PEA: modelos y ediciones documentadas
El nombre de una rejilla o del termostato no identifica la máquina oculta. Las siguientes listas conservan las referencias de cada documento, incluidos los modelos de menor y mayor capacidad y sus sufijos.
MITSUBISHI ELECTRIC
SEZ-M DA y DAL · edición HWE17040
Conductos compactos SEZ-M25 a M71 de la revisión DA/DAL. No se les asigna la tabla DA2 por compartir tamaño.
DA y DAL se conservan como referencias distintas. HWE17040 identifica mando cableado opcional en DA e inalámbrico suministrado en DAL.
La tabla P1–PA está en las páginas PDF35–38; no incluye una fila PB.
La edición del manual, de 2017, no acredita el año de fabricación de una unidad concreta.
Modelos de esta edición · 10
Mitsubishi Electric SEZ-M25DA
Mitsubishi Electric SEZ-M25DAL
Mitsubishi Electric SEZ-M35DA
Mitsubishi Electric SEZ-M35DAL
Mitsubishi Electric SEZ-M50DA
Mitsubishi Electric SEZ-M50DAL
Mitsubishi Electric SEZ-M60DA
Mitsubishi Electric SEZ-M60DAL
Mitsubishi Electric SEZ-M71DA
Mitsubishi Electric SEZ-M71DAL
Edición de referencia: HWE17040.
MITSUBISHI ELECTRIC
SEZ-M DA2 y DAL2 · edición HWE2101A
Revisión DA2/DAL2 de las tallas 25, 35, 50, 60 y 71. Conserva la terminación 2 completa al elegir el manual.
El manual identifica PAR-41MAA como controlador cableado opcional; la configuración instalada se confirma en el equipo.
Hay instrucciones de instalación con cuerpo español, PDF67–80.
P9, PL, PA y Pb son avisos diferenciados.
Modelos de esta edición · 10
Mitsubishi Electric SEZ-M25DA2
Mitsubishi Electric SEZ-M25DAL2
Mitsubishi Electric SEZ-M35DA2
Mitsubishi Electric SEZ-M35DAL2
Mitsubishi Electric SEZ-M50DA2
Mitsubishi Electric SEZ-M50DAL2
Mitsubishi Electric SEZ-M60DA2
Mitsubishi Electric SEZ-M60DAL2
Mitsubishi Electric SEZ-M71DA2
Mitsubishi Electric SEZ-M71DAL2
Edición de referencia: HWE2101A.
MITSUBISHI ELECTRIC

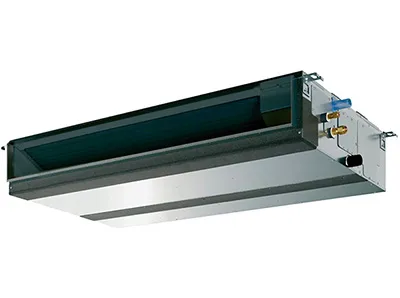

PEAD-M JA y JAL · edición HWE16130
PEAD-M35 a M140 con terminación JA/JAL en la edición de servicio de 2017. Es distinta de las tablas posteriores JA2/JAL2.
JA y JAL no deben intercambiarse al valorar drenaje y composición.
El controlador cableado PAR-32MAA se muestra como opcional en esta edición.
El manual de uso enlazado en español declara JA/JAL en su portada, aunque la biblioteca lo catalogue bajo JA2.
Modelos de esta edición · 14
Mitsubishi Electric PEAD-M35JA
Mitsubishi Electric PEAD-M35JAL
Mitsubishi Electric PEAD-M50JA
Mitsubishi Electric PEAD-M50JAL
Mitsubishi Electric PEAD-M60JA
Mitsubishi Electric PEAD-M60JAL
Mitsubishi Electric PEAD-M71JA
Mitsubishi Electric PEAD-M71JAL
Mitsubishi Electric PEAD-M100JA
Mitsubishi Electric PEAD-M100JAL
Mitsubishi Electric PEAD-M125JA
Mitsubishi Electric PEAD-M125JAL
Mitsubishi Electric PEAD-M140JA
Mitsubishi Electric PEAD-M140JAL
Edición de referencia: HWE16130.
MITSUBISHI ELECTRIC
PEAD-M y PEAD-SM · edición HWE2107A
La documentación agrupa M y SM con sufijos que varían según talla: 35/50/60 admiten JA(L)(2); 71/100/125/140 figuran como JA(L)2.
La lista respeta la notación PEAD-(S)M35/50/60JA(L)(2) y PEAD-(S)M71/100/125/140JA(L)2 de PDF9.
PAR-41MAA es el controlador cableado opcional ilustrado; no se atribuye a L el significado de mando inalámbrico de otras gamas.
El sufijo L identifica variantes sin la misma solución de bomba que JA; se comprueba la evacuación del modelo, no solo el código P5.
Modelos de esta edición · 40
Mitsubishi Electric PEAD-M35JA
Mitsubishi Electric PEAD-M35JAL
Mitsubishi Electric PEAD-M35JA2
Mitsubishi Electric PEAD-M35JAL2
Mitsubishi Electric PEAD-SM35JA
Mitsubishi Electric PEAD-SM35JAL
Mitsubishi Electric PEAD-SM35JA2
Mitsubishi Electric PEAD-SM35JAL2
Mitsubishi Electric PEAD-M50JA
Mitsubishi Electric PEAD-M50JAL
Mitsubishi Electric PEAD-M50JA2
Mitsubishi Electric PEAD-M50JAL2
Mitsubishi Electric PEAD-SM50JA
Mitsubishi Electric PEAD-SM50JAL
Mitsubishi Electric PEAD-SM50JA2
Mitsubishi Electric PEAD-SM50JAL2
Mitsubishi Electric PEAD-M60JA
Mitsubishi Electric PEAD-M60JAL
Mitsubishi Electric PEAD-M60JA2
Mitsubishi Electric PEAD-M60JAL2
Mitsubishi Electric PEAD-SM60JA
Mitsubishi Electric PEAD-SM60JAL
Mitsubishi Electric PEAD-SM60JA2
Mitsubishi Electric PEAD-SM60JAL2
Mitsubishi Electric PEAD-M71JA2
Mitsubishi Electric PEAD-M71JAL2
Mitsubishi Electric PEAD-SM71JA2
Mitsubishi Electric PEAD-SM71JAL2
Mitsubishi Electric PEAD-M100JA2
Mitsubishi Electric PEAD-M100JAL2
Mitsubishi Electric PEAD-SM100JA2
Mitsubishi Electric PEAD-SM100JAL2
Mitsubishi Electric PEAD-M125JA2
Mitsubishi Electric PEAD-M125JAL2
Mitsubishi Electric PEAD-SM125JA2
Mitsubishi Electric PEAD-SM125JAL2
Mitsubishi Electric PEAD-M140JA2
Mitsubishi Electric PEAD-M140JAL2
Mitsubishi Electric PEAD-SM140JA2
Mitsubishi Electric PEAD-SM140JAL2
Edición de referencia: HWE2107A.
MITSUBISHI ELECTRIC
PEA-M200LA2 y PEA-M250LA2
Conductos de mayor capacidad PEA-M LA2, con su propio manual de servicio. No se emplea una tabla PEAD solo porque ambos van ocultos en techo.
La portada confirma exclusivamente PEA-M200LA2 y PEA-M250LA2.
El manual incluye P9, PL, PA y Pb como avisos separados.
No se extrapolan estos códigos a City Multi PEFY ni a otras revisiones PEA.
Modelos de esta edición · 2
Mitsubishi Electric PEA-M200LA2
Mitsubishi Electric PEA-M250LA2
Edición de referencia: HWE2212B.
P4, P5 y PA en conductos: separar flotador, rebose y fuga de agua
En refrigeración el intercambiador interior produce condensación. Esa agua debe salir por un recorrido con pendientes, conexiones y, cuando corresponde, bomba. El falso techo puede ocultar el problema: una mancha no identifica qué elemento falla.
P4 · contacto
El control supervisa el interruptor de nivel y su circuito. Un aviso de contacto no confirma una obstrucción del desagüe.
P5 · rebose
Se detecta una condición de nivel persistente bajo la lógica de bomba de la tabla. No se presupone que todas las variantes lleven la misma bomba.
PA · agua
La lógica relaciona agua y temperatura. Es distinto de Pb, que se asocia al ventilador, y no significa fuga de gas.
En PEAD se comprueba JA frente a JAL: las variantes sin bomba necesitan una evacuación coherente con su documentación. No se encarga una bomba solo porque un resultado de búsqueda relacione P5 con drenaje.
Si aparece agua cerca de electricidad, deja de utilizar la máquina y solicita revisión. No puentear el flotador, abrir el falso techo ni introducir productos en el circuito para intentar mantenerla en marcha.
Conductos que no enfrían, hacen ruido o expulsan poco aire
Sale poco aire en todas las rejillas
Distingue velocidad seleccionada, estado del filtro accesible y retorno de aire de un problema de ventilador o configuración de presión estática. No se aumenta una presión de servicio al azar: la red de conductos, el modelo y su ajuste deben concordar.
Puede haber diferencias de carga térmica, reparto, regulación por zonas o pérdidas en la red. Que una estancia esté caliente no acredita falta de refrigerante en todo el sistema. Anota qué rejillas responden y si cambia al abrir otras zonas.
Observa modo, consigna y si hay aviso en el mando. El manual diferencia espera, protección y avería. P8 o PL necesitan contrastar temperaturas y circuito antes de decidir una carga de gas.
Relaciona la aparición con refrigeración, lluvia o uso de otras instalaciones, sin desmontar. Drenaje, aislamiento de tubería y otros orígenes de agua se revisan por separado. Si hay riesgo eléctrico, deja de utilizar el equipo.
Un silbido puede proceder del paso de aire; una vibración necesita localizar el origen y cómo se transmite a la estructura. No se confunde ruido de rejilla con rodamiento, ni se manipula un ventilador en marcha.
El mando indica espera o se detiene al cambiar de modo
Conserva el texto completo y la configuración del sistema. Una restricción de modo, una espera normal y un E6 de comunicación no son lo mismo; las unidades exteriores y los controles de grupo pueden condicionar la operación.
R32, R410A, potencia y antigüedad: lo que no dice una rejilla
Una referencia interior y una exterior forman un conjunto concreto. La ficha española PEAD distingue gamas y columnas de combinación; una potencia comercial no identifica gas, alimentación o controlador. Confirma el refrigerante en la placa exterior y en la documentación de esa combinación.
Las fechas 2017 o 2021 de una edición de servicio no son la fecha de fabricación de todos sus modelos. Tampoco el número 35 o 71 expresa directamente consumo eléctrico, superficie garantizada ni año. Se conserva el número de serie para consultar la antigüedad real.
Manuales de conductos Mitsubishi Electric en español
Los cuerpos españoles confirmados son instalación SEZ-M DA2/DAL2, PDF67–80, y uso PEAD-M JA/JAL, PDF35–45. Los PDF de servicio con las tablas técnicas están en inglés y se identifican por edición.
Instalación SEZ-M DA2/DAL2Español · PDF67–80
Manual de instalación multilingüe, no instrucciones de reparación para el usuario.
PEAD-M y PEAD-SM · edición HWE2107AInglés · servicio HWE2107A
Tabla interior HWE2107A, PDF50–53. Cuando una referencia aparece también en una edición anterior, selecciona la edición que corresponda a tu documentación de servicio.
Equipos por conductos Mitsubishi Electric del catálogo
Los enlaces llevan a conjuntos reales del catálogo. Compara la referencia interior, la exterior y la composición: compartir potencia o marca no acredita una sustitución directa en el falso techo existente.
Preguntas sobre modelos y errores de aire acondicionado por conductos
¿Cómo encuentro el modelo de un aire acondicionado Mitsubishi por conductos?
La referencia de la unidad interior no suele estar en la rejilla de la habitación. Conserva la documentación, la referencia exterior y el modelo del mando. Localiza una etiqueta solo si es accesible con seguridad; no abras el falso techo ni la electrónica para consultar esta guía.
¿SEZ, PEAD y PEA utilizan la misma tabla de errores?
No se elige por el aspecto de la rejilla. Esta guía conserva cinco ediciones de servicio para SEZ DA/DAL, SEZ DA2/DAL2, PEAD JA/JAL, PEAD M/SM de HWE2107A y PEA-M200/250LA2. Coincidir en un código no convierte sus condiciones en universales.
¿P5 en conductos significa que falta gas?
En las tablas interiores revisadas, P5 corresponde a protección de drenaje por nivel de condensados. Bomba, flotador, control y evacuación se diferencian. No se prescribe una recarga de refrigerante por ese aviso.
¿Qué diferencia hay entre P9, PL, PA y Pb?
P9 supervisa la sonda TH5; PL describe una condición frigorífica en las ediciones que lo incluyen; PA detecta una situación de fuga de agua; Pb corresponde al motor del ventilador. Se conservan separados y no todas las ediciones contienen todas esas filas.
¿Por qué mi PEAD-M35JA aparece en dos manuales?
La referencia base está contemplada en HWE16130 y en la notación posterior de HWE2107A. El buscador exige elegir una edición cuando hay más de una documentada. No deduce el manual por el año en que se compró el equipo.
¿El sufijo L significa lo mismo en SEZ y PEAD?
No. HWE17040 diferencia DA/DAL en el contexto del controlador. En PEAD, JA/JAL requiere comprobar la solución de drenaje de su propia documentación. No se traslada el significado de un sufijo entre familias.
¿Todos estos conductos llevan R32?
No puede confirmarse el gas solo con la referencia interior. La placa de la unidad exterior y la combinación autorizada determinan el refrigerante. Varios documentos de estas familias contemplan R32 y R410A; no permiten intercambiarlos ni deducir la fecha de fabricación.
¿La guía incluye City Multi PEFY o Mitsubishi Heavy Industries?
No. PEFY y otros sistemas City Multi necesitan documentación específica del sistema VRF. Mitsubishi Heavy Industries es otra marca. Esta guía no les asigna una tabla SEZ, PEAD o PEA por tratarse de unidades ocultas en techo.
Qué cubre esta guía y qué requiere otro manual
El inventario reúne 70 modelos base de cinco ediciones de servicio interior. No incluye todas las exteriores, PEFY de City Multi, todas las revisiones de conductos mundiales ni otras marcas.
